1. 设备用途

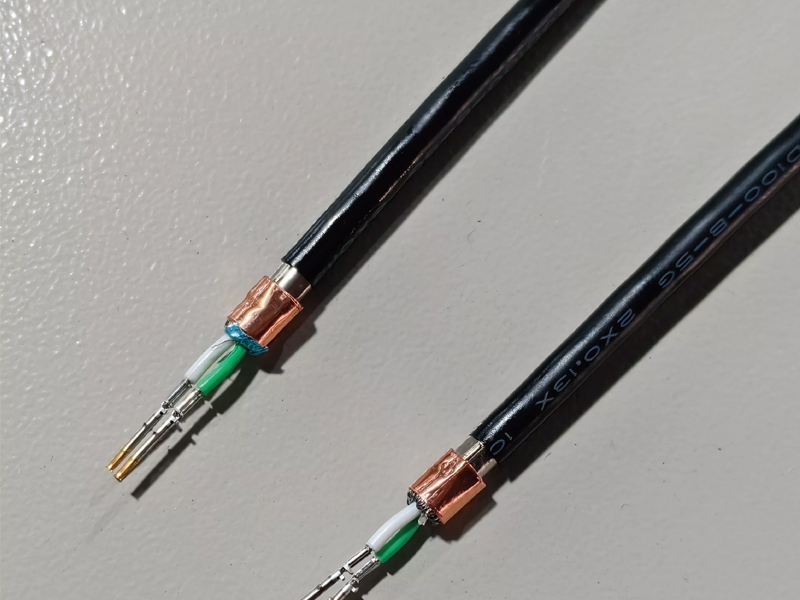

本设备主要应用于以太网线束双芯线加工，实现多工位自动生产功能，大幅提高生产效率，确保产品质量稳定性.

2. 设备工作流程

人工上线→ （自动流程）线束定位 → 线束整形 →零切→剥皮→ AOI检测（剥口） → 端子压接 → AOI检测（端子）→ 成品取出

3. 设备参数

·   型号：DM-DL0605

·   压接端子：横向连续式端子

·   压接力度：3T（压力检测系统实时监测）

·   线径范围：1.0~4.0mm

·   剥皮长度：1-10mm

·   剥皮精度：±0.05mm

·   位置误差：±0.05mm

·   驱动系统：步进电机/伺服电机

·   控制系统: 控制卡+15.6寸工控一体机触摸屏

·   检测系统: 工业相机+压力监控

·   检测精度: ±0.01mm

·   工作电源: AC220V/110V 50/60HZ

·   气源：0.4~0.6mpa（干燥无油）

·   功率：1500W

·   外形尺寸: 1200X850X2000mm

·   重量: 约300kg

·   操作方式：人工上料

·   生产效率: 700~800Pcs/h（视人工放线速度而差异）
